DICOM Studio — 검사결과 DICOM 변환·PACS 게이트웨이
장비 출력물(PDF·이미지)을 DICOM 3.0으로 변환해 PACS 전송까지 (Electron)
담당 — 개인 프로젝트 — 설계·개발·릴리스 전 과정
병원 검사장비(혈관검사·심전도 등) 상당수는 결과를 DICOM이 아닌 PDF·JPG 같은 일반 파일로 출력합니다. 이를 PACS에 넣으려면 환자·검사정보를 결합해 DICOM으로 변환하는 게이트웨이가 필요한데, 기존 상용 도구는 특정 장비·벤더에 종속되고 라이선스 인증이 번거로워 범용 도구를 직접 만들었습니다.

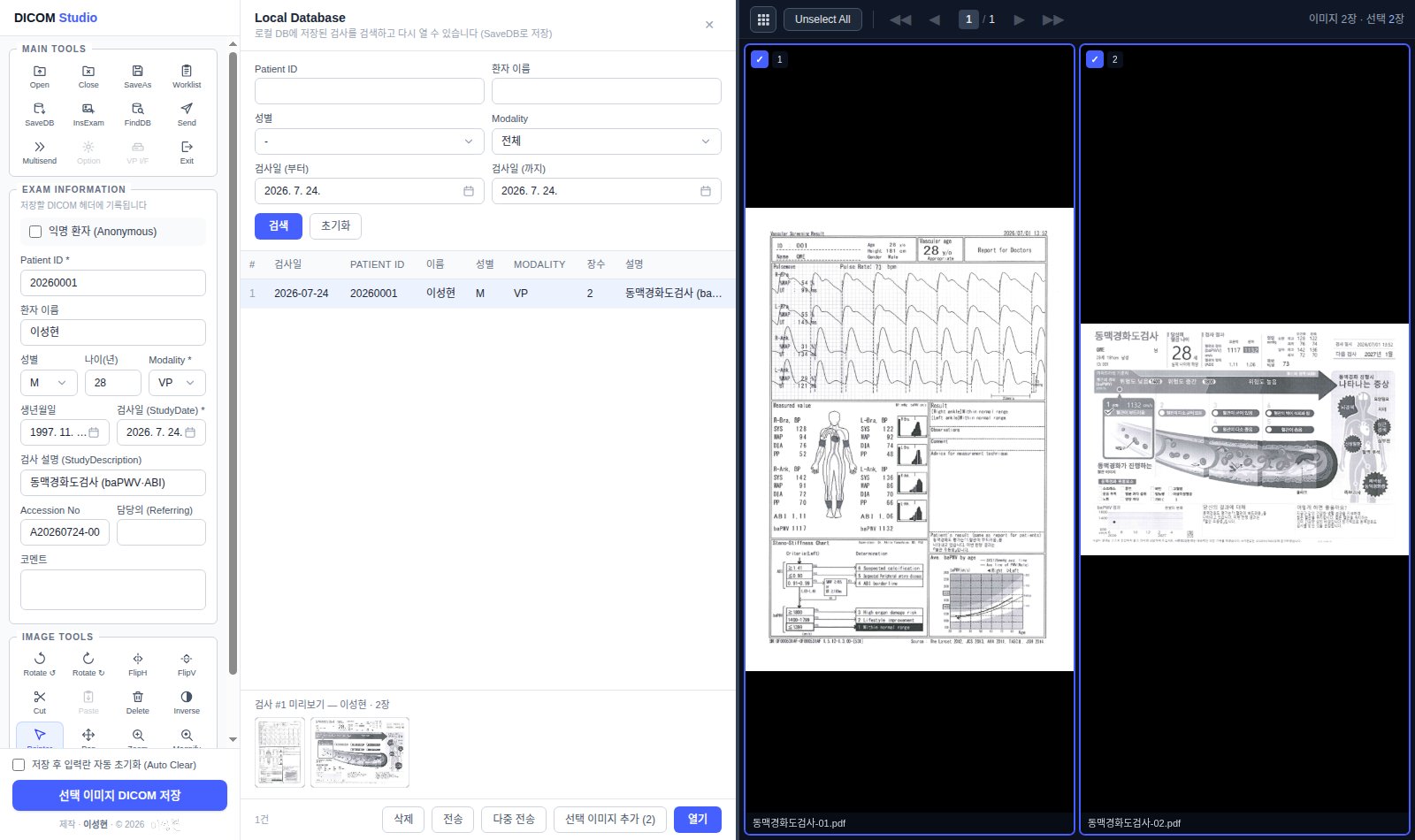

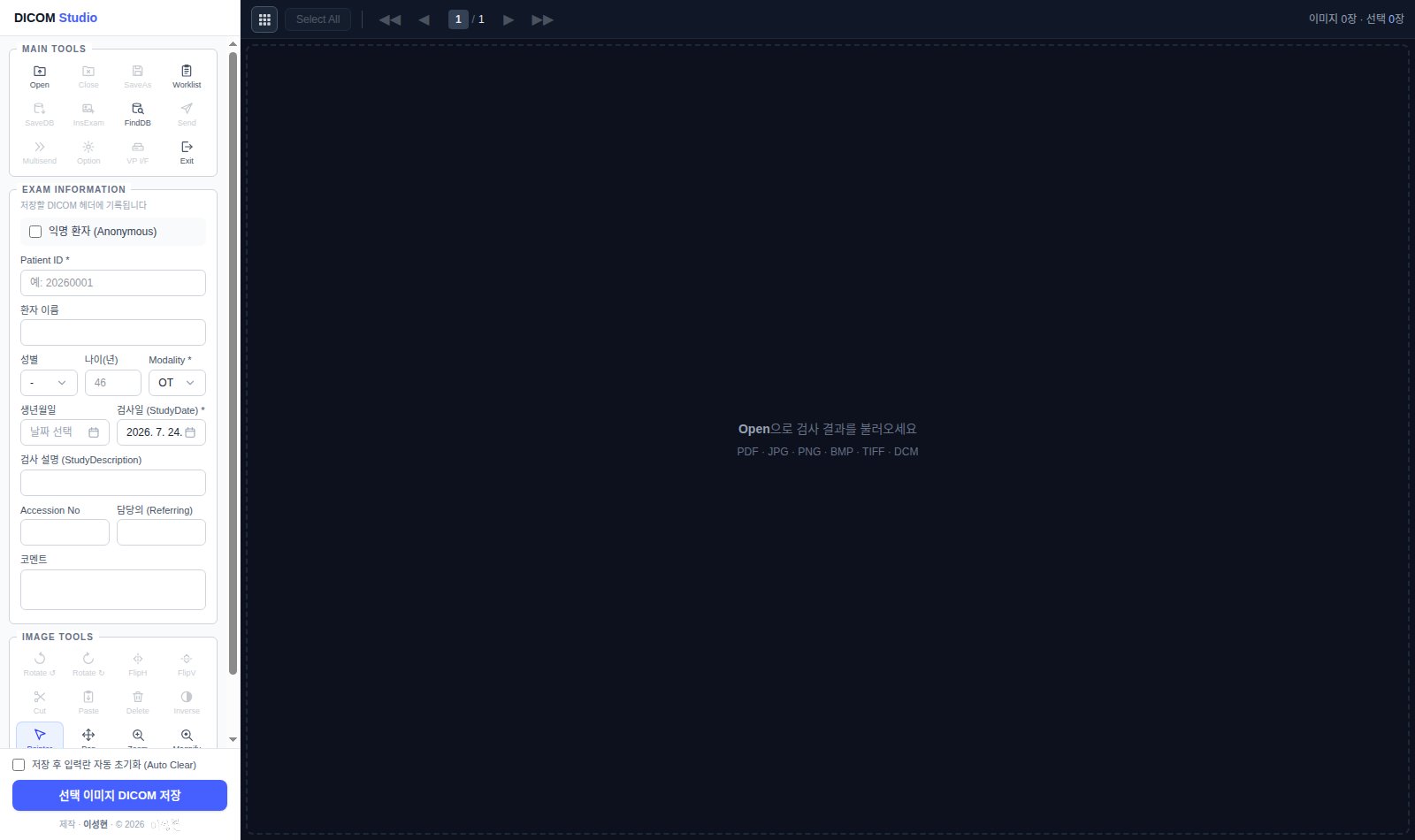

파일 열기(매직 바이트 형식 감지) → 뷰어 정리(회전·반전·순서) → 환자·검사정보 입력(워크리스트 연동 자동 입력) → DICOM 3.0 변환 → 로컬 DB 보관·검색 → PACS 전송(C-STORE)까지 검사실 워크플로우 전체를 담았고, 전송을 제외한 모든 기능이 오프라인 단독 구동입니다.
접속 안내
아래 인스톨러로 설치해 직접 사용해볼 수 있으며, 스크린샷은 제작자 본인의 실제 검사 결과지로 시연한 화면입니다. 특정 병원·장비에 종속되지 않는 범용 앱으로, 기관 ID·이름·장비 번호는 모두 설정값입니다.
스크린샷
실제 운영/실행 화면을 직접 캡처했습니다.
1 / 11배경과 문제
병원 검사장비(혈관검사·심전도 등) 상당수는 결과를 DICOM이 아닌 PDF·JPG 같은 일반 파일로 출력합니다. 이 결과를 PACS 등 병원 영상 시스템에 넣으려면 환자·검사정보를 메타데이터로 결합해 DICOM으로 변환하는 중간 게이트웨이가 필요한데, 기존 상용 도구는 특정 장비·벤더에 종속되고 라이선스 인증 절차가 번거롭습니다. 병원 ID·장비 번호까지 전부 설정값인 범용 게이트웨이를 목표로 직접 만들었습니다.

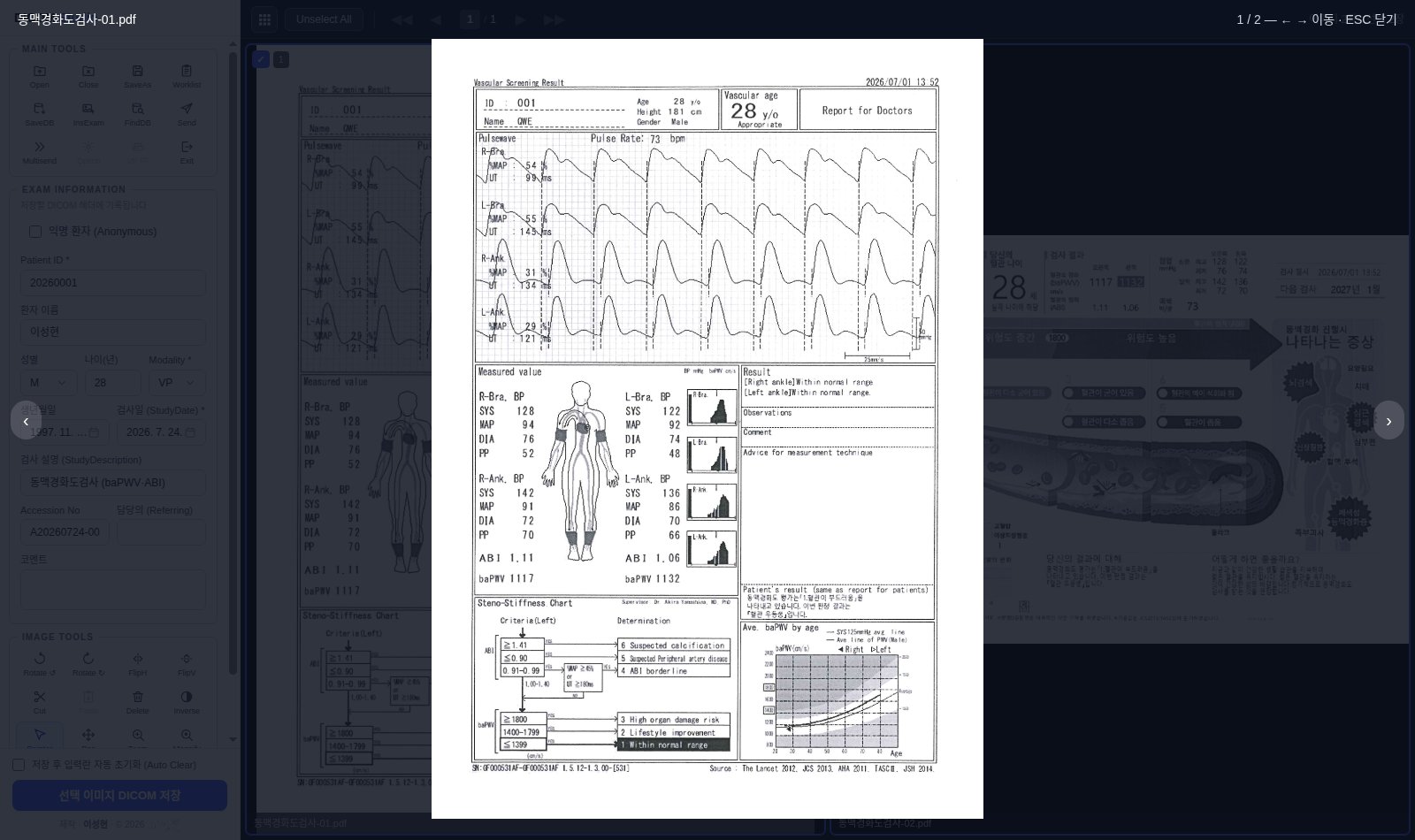

검사실 직원의 실제 동선(장비 결과 열기 → 정리 → 환자정보 입력 → 변환 → 보관·검색 → 전송)을 그대로 화면 구조로 옮기고, 장비 매뉴얼의 클래식 데스크톱 폼 UI를 TailAdmin 디자인 시스템으로 재해석했습니다. 아래 스크린샷은 제작자 본인의 실제 동맥경화도검사(baPWV·ABI) 결과지 2장으로 전체 워크플로우를 시연한 것입니다.
핵심 성과
- DICOM 3.0 Secondary Capture 변환 — 다중 이미지 = 한 Study 한 Series
- DICOM 네트워크 3종 — C-STORE 전송·C-FIND 워크리스트·C-ECHO 연결 테스트
- sql.js(WASM SQLite) 내장 DB — 네이티브 모듈 0개로 크로스빌드 함정 제거
- 로컬/서버 전환 워크리스트 연결 프로필 + SaveDB 시 일치 처방 자동 완료
아키텍처 & 설계 포인트
- 파일 형식을 확장자가 아닌 매직 바이트로 감지 — PDF(페이지별)·JPG·PNG·BMP·TIFF(다중 페이지)·기존 DICOM 입력. pdf.js는 Electron V8 호환을 위해 legacy 빌드를 채택하고 프로덕션 E2E로 검증

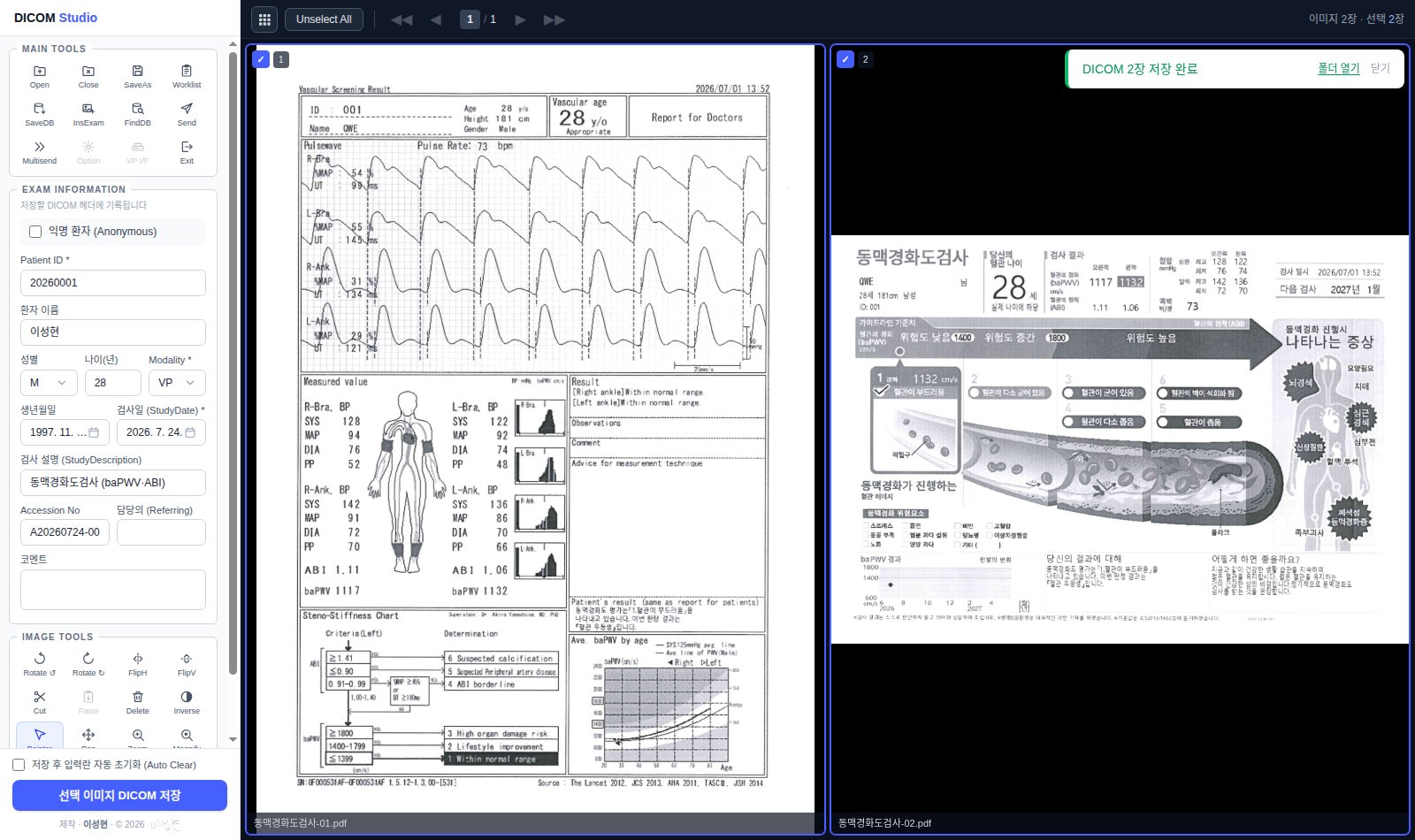

- DICOM 3.0 Secondary Capture(RGB, Explicit VR Little Endian) 생성(dcmjs) — 다중 이미지 = 한 Study 한 Series, <PatientID>_<검사일>/00001.dcm… 폴더 구조

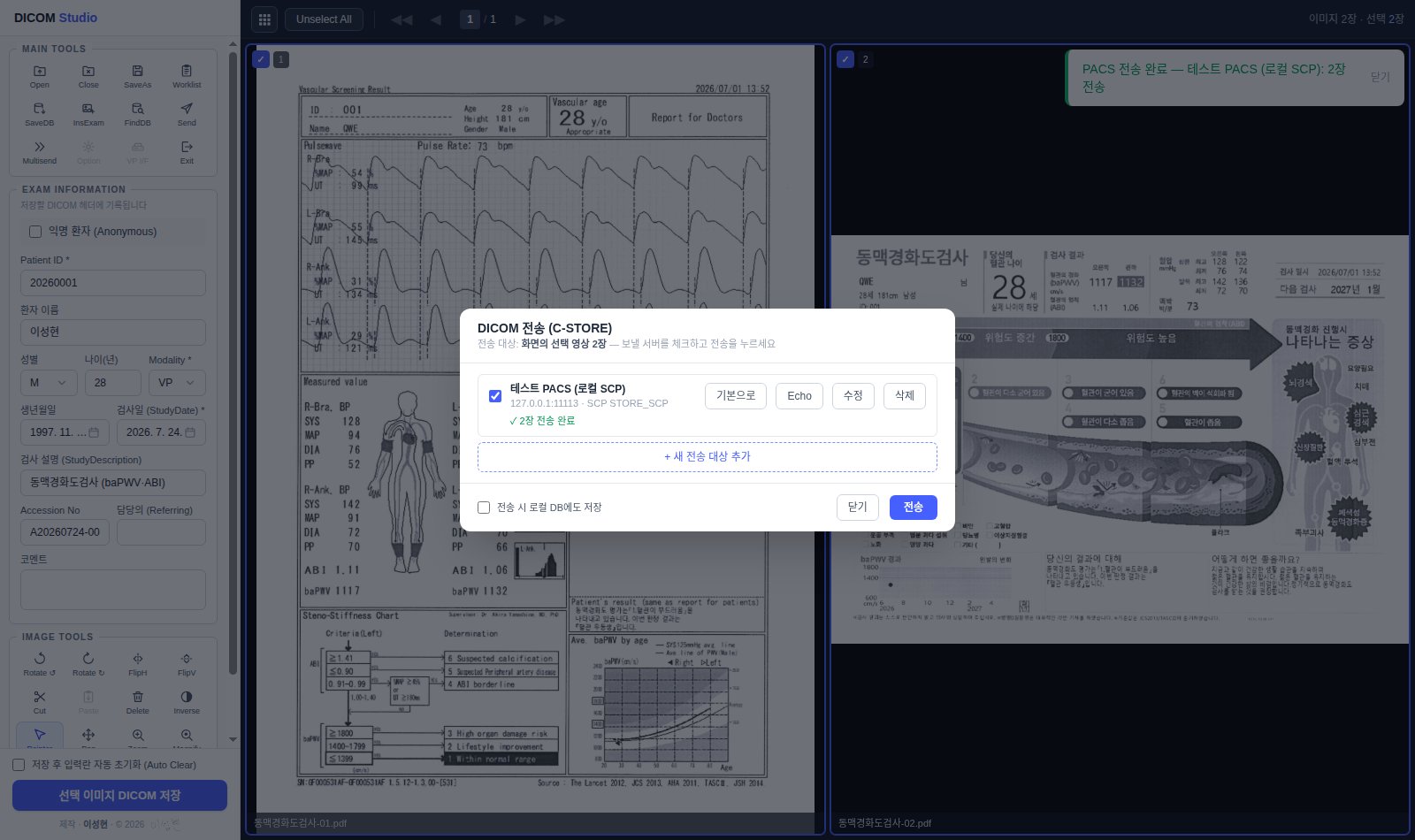

- DICOM 네트워크 3종(dcmjs-dimse) — C-STORE 전송(복수 대상 동시 + 대상별 결과 표시), C-FIND 워크리스트 조회, C-ECHO 연결 테스트. 실PACS 없이 체험할 수 있는 테스트 SCP 서버를 동봉
- 로컬 DB는 sql.js(WASM SQLite) — 초기의 better-sqlite3가 WSL 크로스 빌드에서 Linux 바이너리가 Windows 패키지에 섞여 기동 불가 → 네이티브 모듈 0개 구조로 교체해 해결한 아키텍처 결정

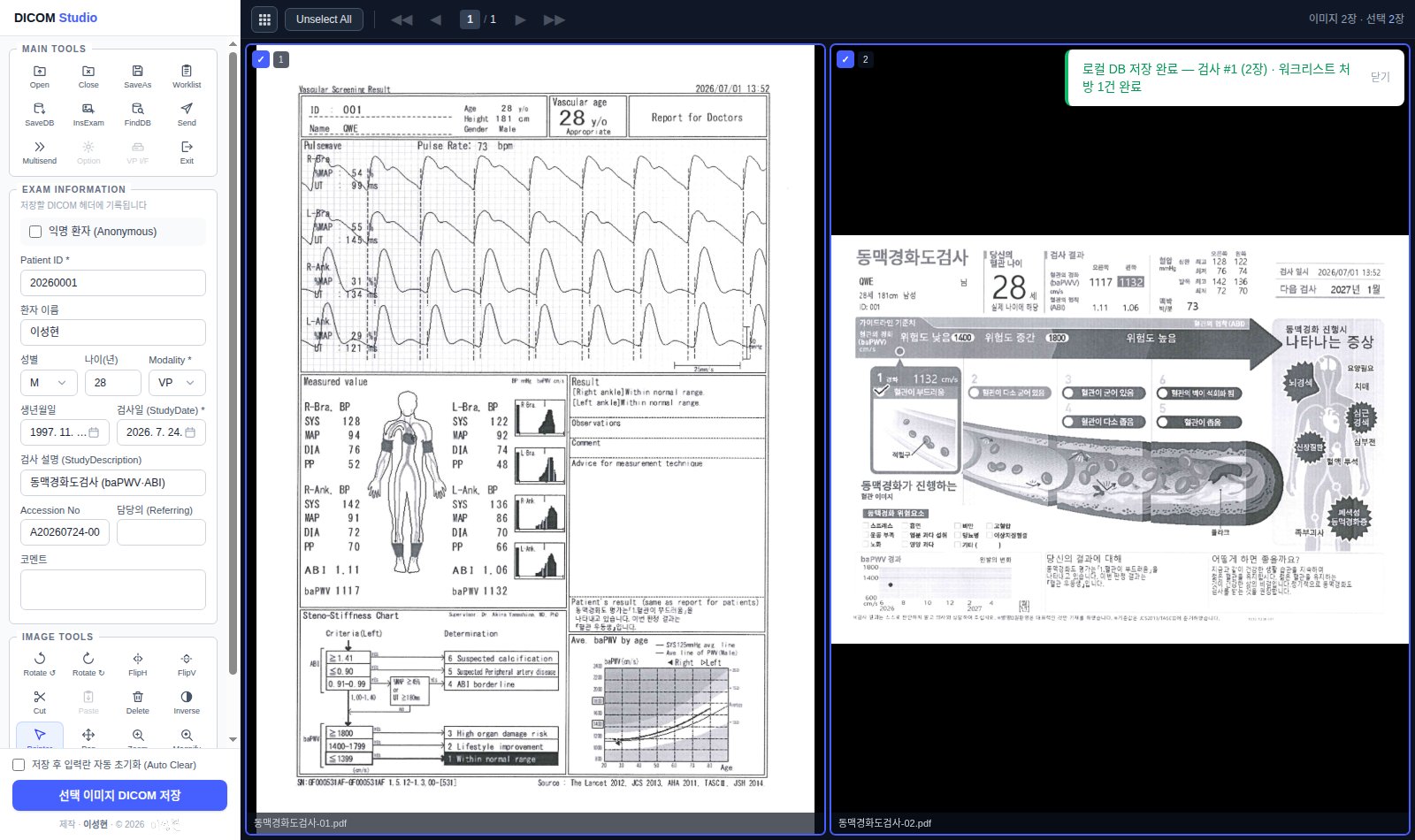

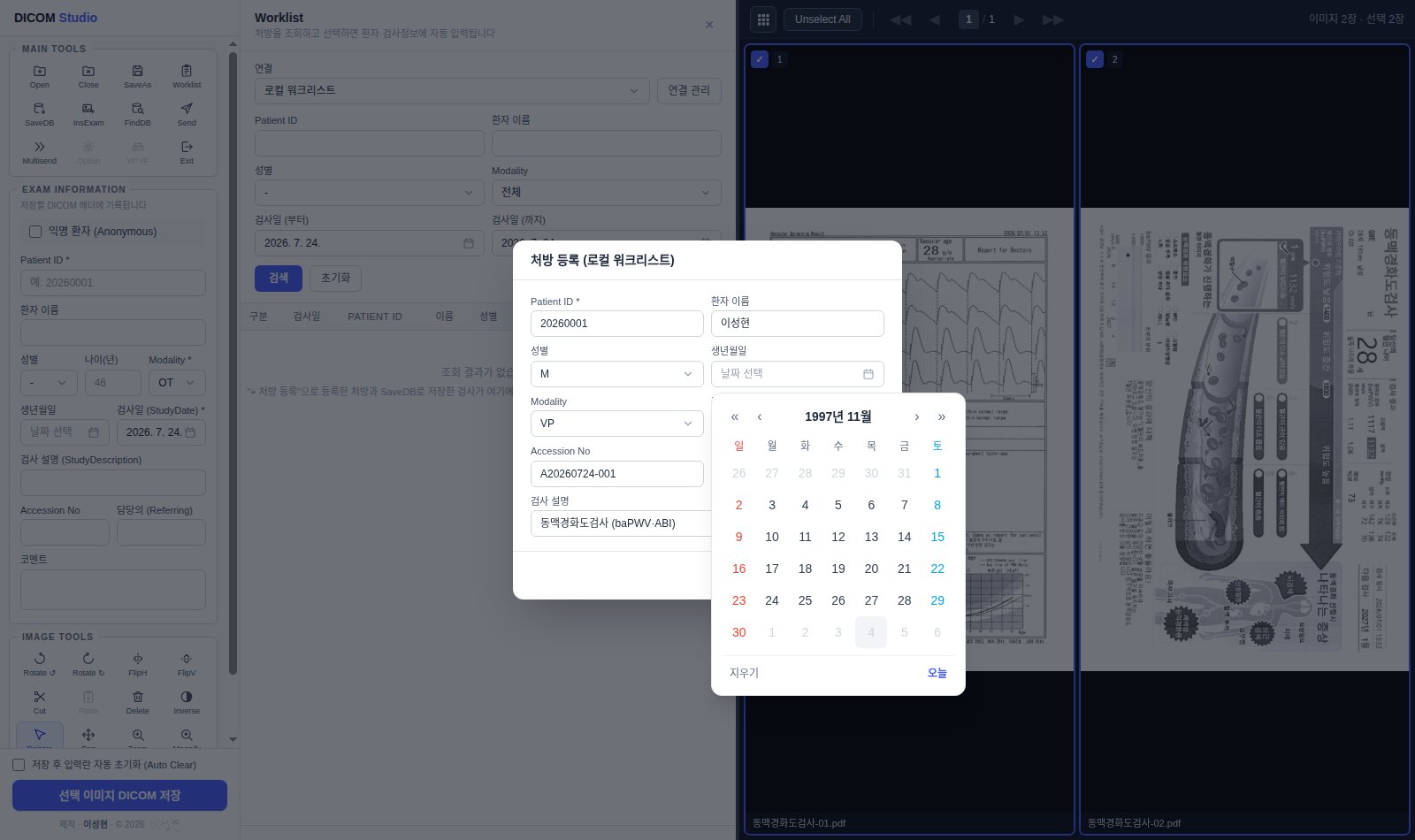

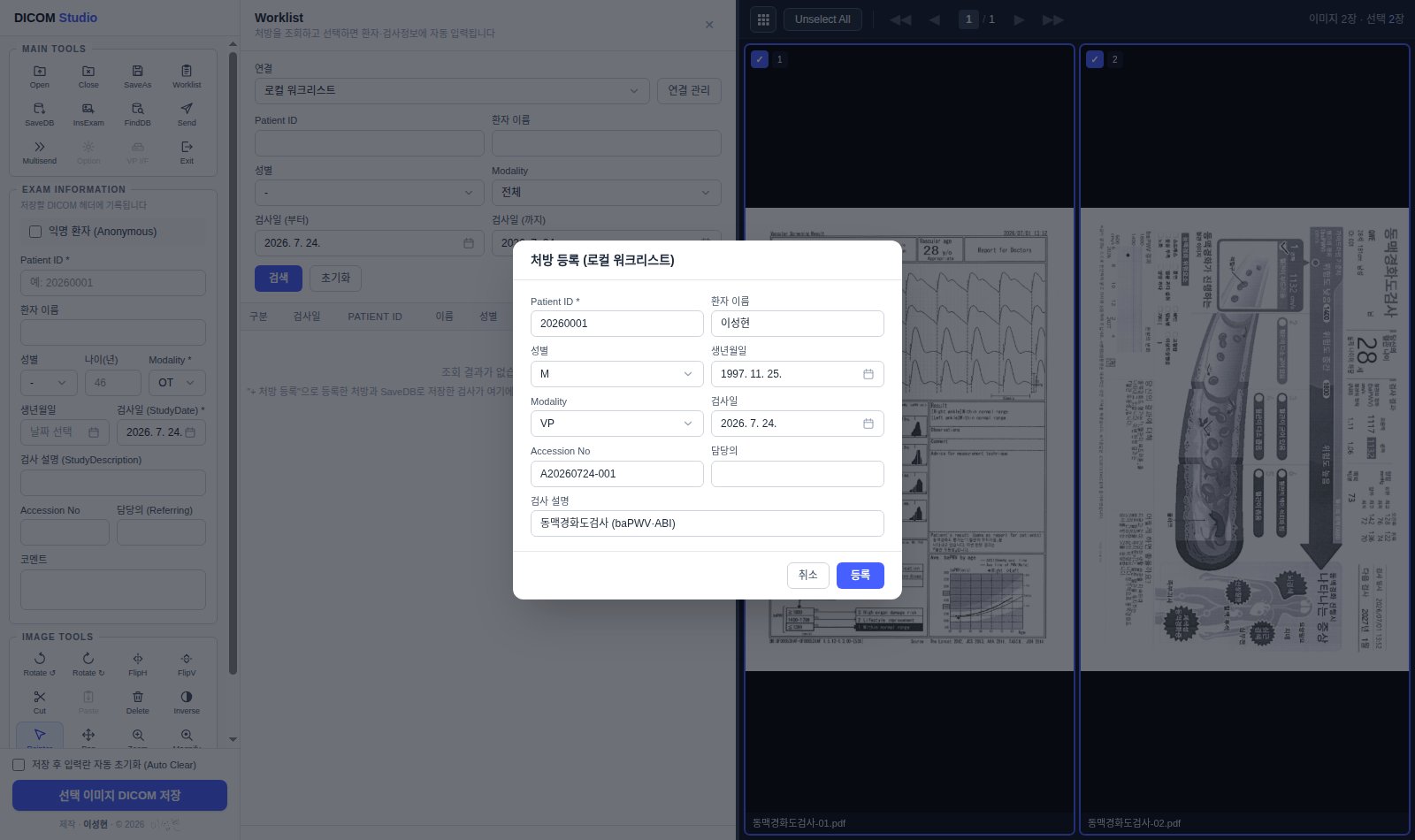

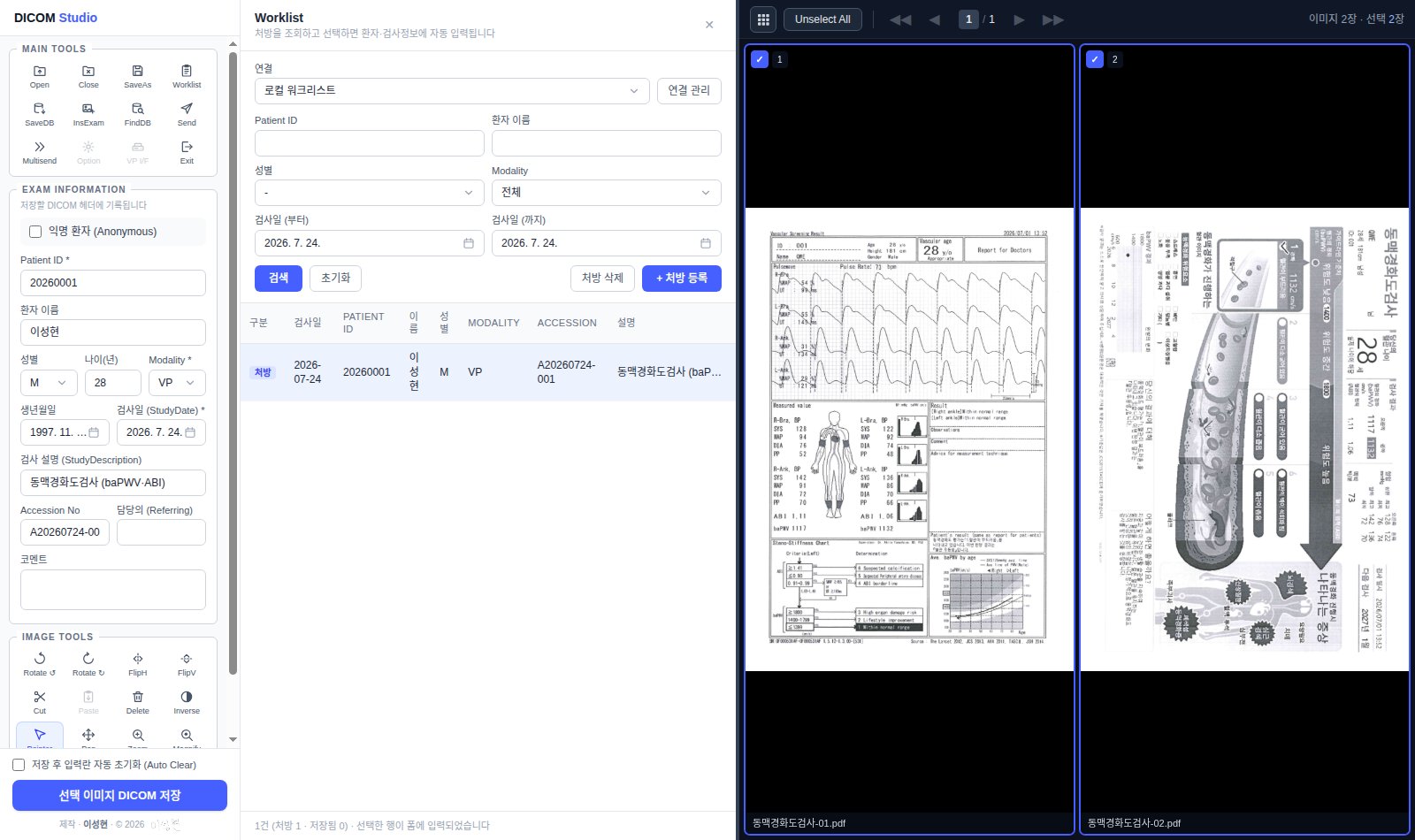

- 워크리스트 연결 프로필 — 서버 없는 병원은 로컬(내장 DB)에 처방을 직접 등록, MWL 서버가 있는 병원은 프로필 전환. 처방 행 클릭 = 환자·검사정보 자동 입력(나이 자동 계산), SaveDB 저장 시 일치하는 처방 자동 완료

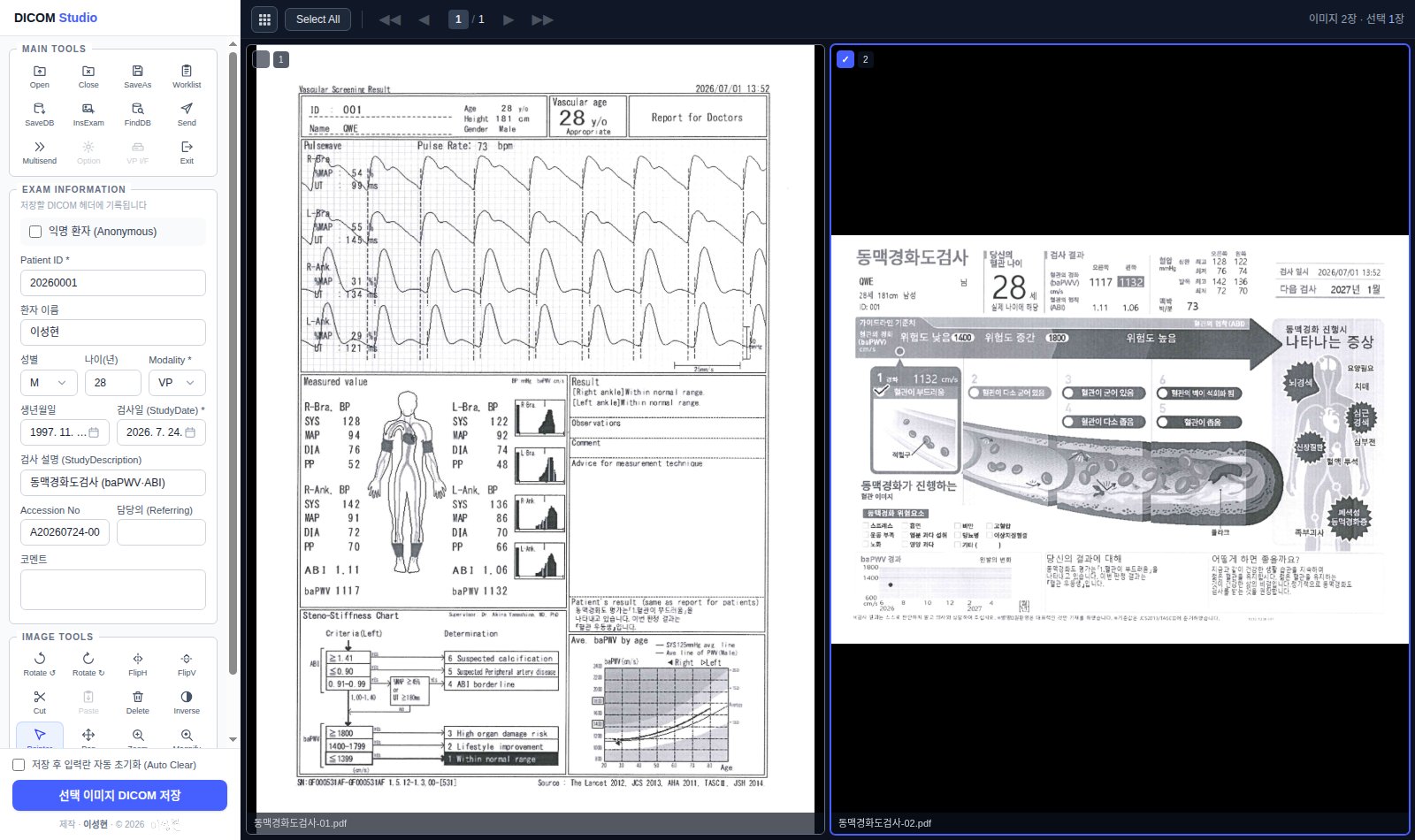

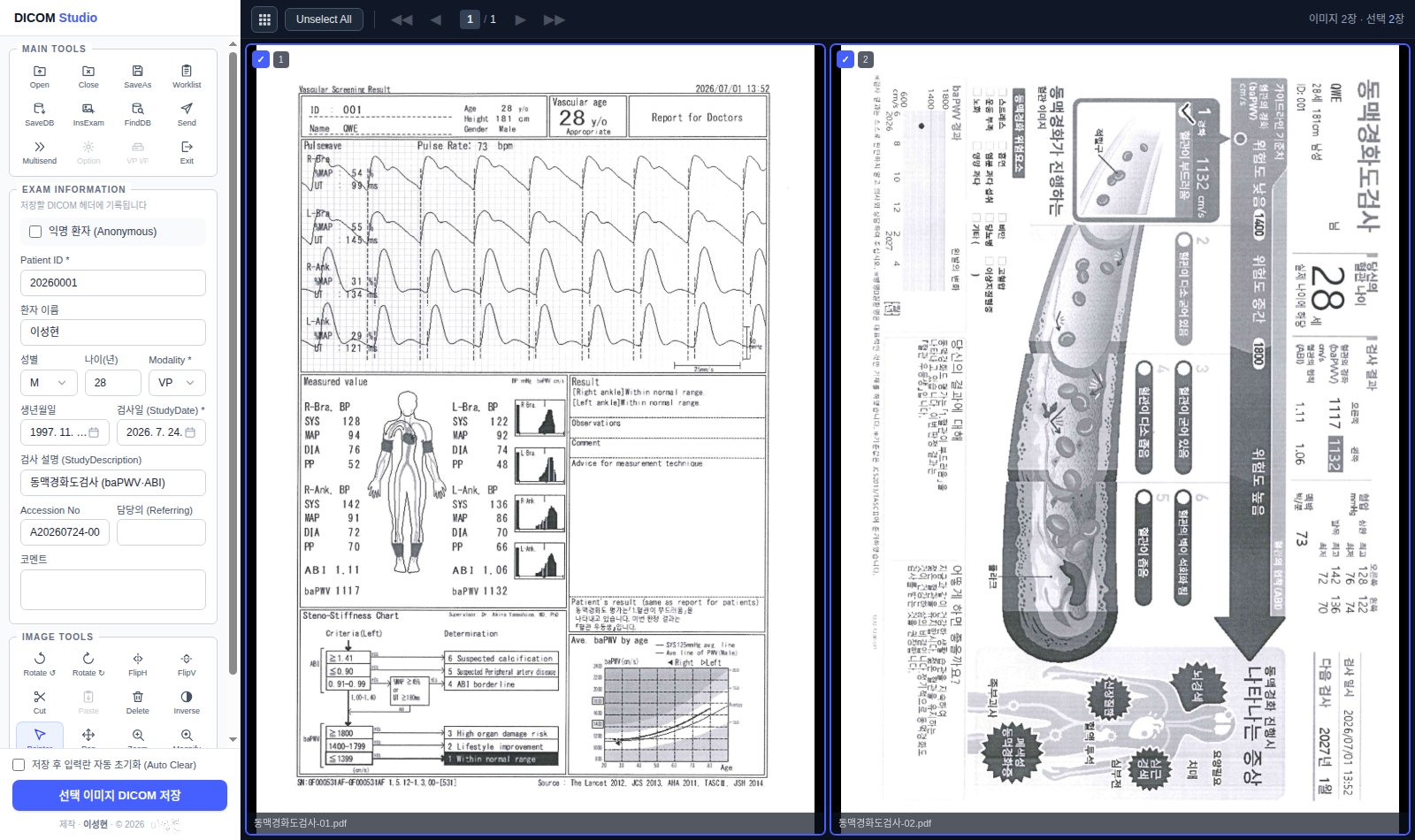

- 편집(회전·반전·색반전·순서변경)은 원본 보존 + transform 베이크 구조 — 옆으로 스캔된 검사지를 화면에서 세운 그대로 DICOM 저장·전송에 반영
- 3계층 분리 — src/core 순수 로직(node test runner로 직접 테스트) / main은 파일 IO·DB·DICOM 전송 등 OS·네트워크 접점 전담 / contextBridge IPC로만 렌더러에 노출
AI(Claude Code) 활용
- project-seed 템플릿으로 킥오프 — 브리프(왜/무엇 SSOT)·세션 부팅 프로토콜·스크린샷 피드백 루프·hooks(.env 차단, git add 가드, 자동 포맷)를 첫날부터 가동
- 버전 판단을 에이전트에 위임(패치 자동, MINOR 승격은 근거와 함께 제안) — 11일간 v1.0.0 → v1.4.0으로 마일스톤 M1~M4(변환·이미지 도구·로컬 DB·PACS 전송) 완주
- typecheck·lint·test·build를 모두 통과해야만 인스톨러를 굽는 검증 파이프라인 — WSL에서 개발하고 실제 Windows에서 설치본을 실물 검증
- 이 페이지의 스크린샷도 Playwright _electron으로 앱을 실구동해 캡처 — 실제 검사 PDF를 DICOM으로 변환하고 테스트 SCP 서버로 C-STORE 실전송까지 수행한 화면
